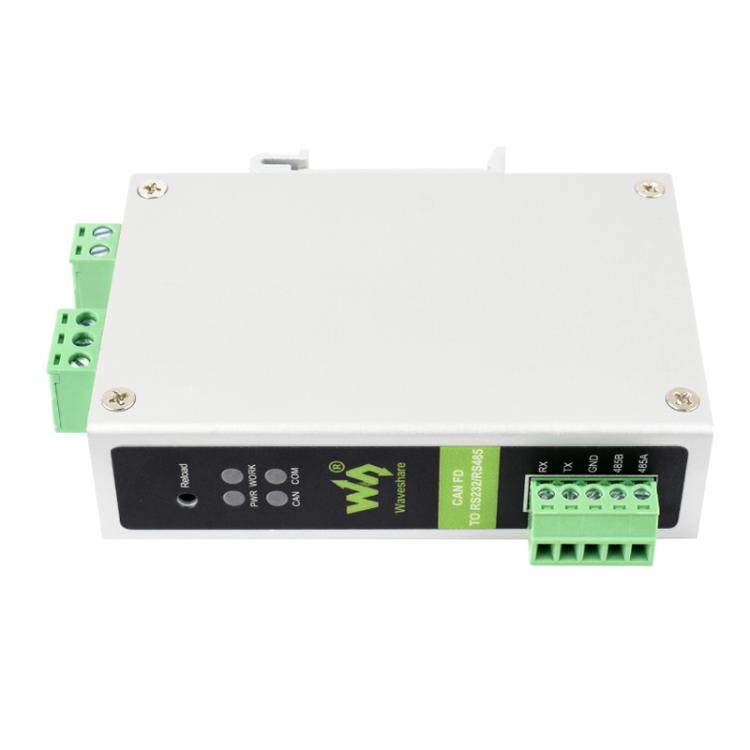

Convertisseur de protocole CAN FD WAVESHARE Compatible avec les protocoles CAN 2.0A/2.0B Prend en charge le montage sur rail DIN, 32599

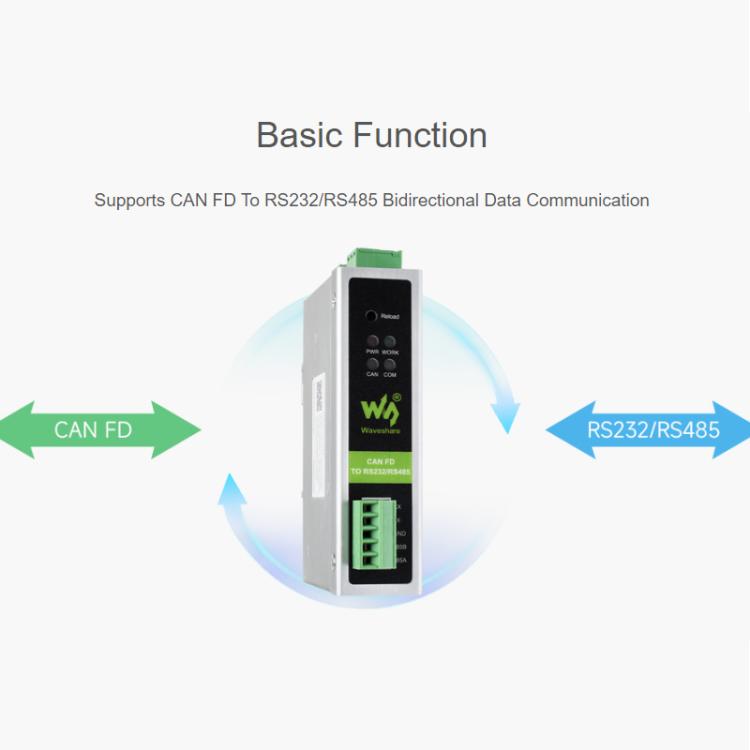

1. Le convertisseur CAN FD vers RS232/RS485 est un dispositif de conversion bidirectionnel CAN FD et RS232/RS485 monté sur rail DIN. Il offre une vitesse élevée, une faible latence, des performances stables, une facilité d'utilisation et une grande rentabilité. Il prend en charge cinq modes de conversion de données : transparent, transparent avec ID, protocole standard, Modbus et en-tête/pied de trame personnalisé, permettant l'interconnexion entre les dispositifs CAN et série, et est compatible avec les protocoles CAN FD et CAN 2.0A/2.0B.
2. Le produit adopte une conception de qualité industrielle, supportant une large plage de tension de 9V à 36V, avec un débit en bauds du domaine d'arbitrage de 5Kbps à 1Mbps et un débit en bauds du domaine de données de 100Kbps à 5Mbps.
3. L'appareil prend en charge la configuration logicielle PC, dispose d'une résistance de bus intégrée de 120 ohms (accès rapide via un commutateur DIP), prend en charge le montage sur rail DIN et offre une configuration pratique et une installation efficace.
4. Tension de fonctionnement : DC 9V ~ 36V
5. Dimensions : 110 x 27 x 85,6 (mm)
6. Méthode de montage : montage sur rail DIN
7. Bouton de réinitialisation : appuyer longuement pour restaurer les paramètres d'usine

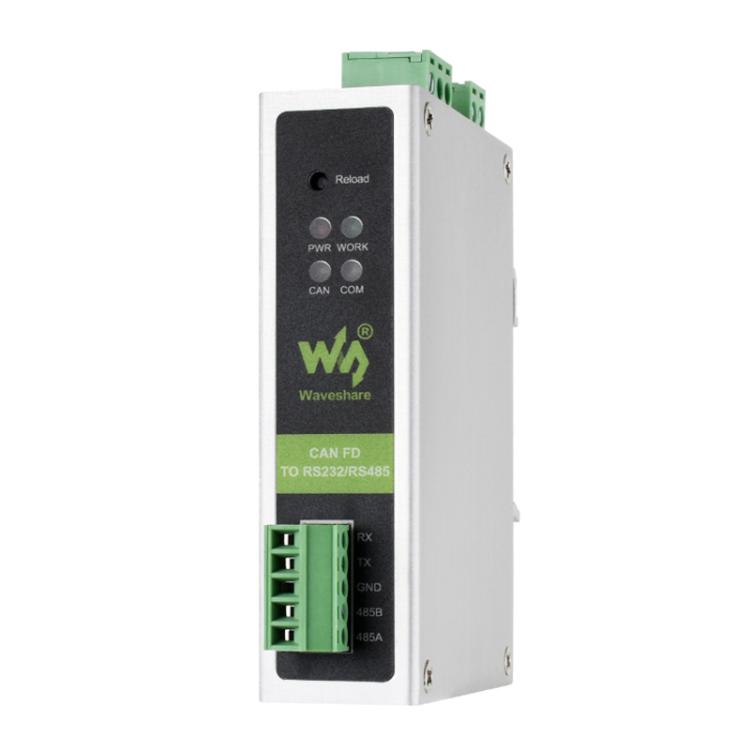

8. Voyants lumineux : POWER, WORK, COM et CAN
9. Spécifications du port CAN : 1 port CAN, prend en charge CAN FD, compatible avec CAN 2.0A/2.0B

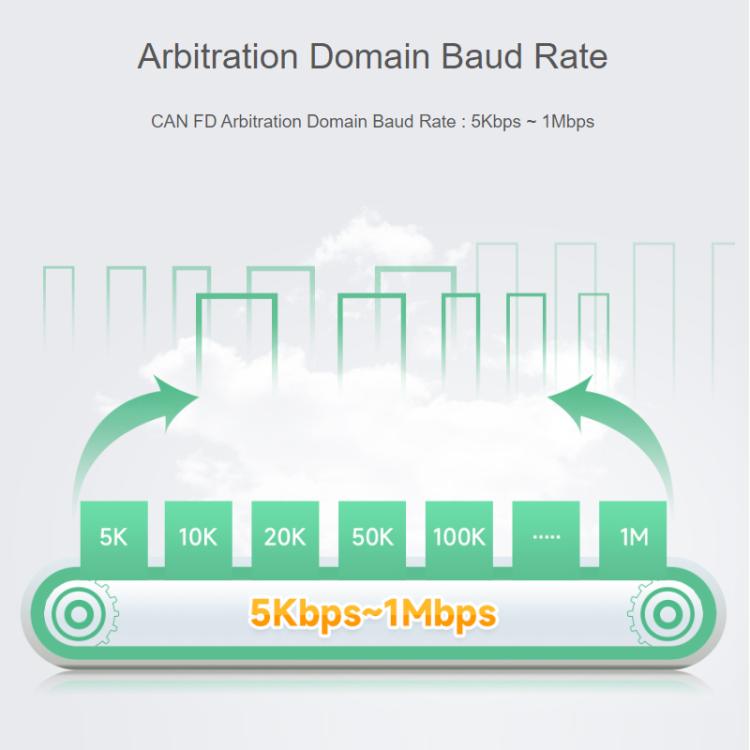

10. Débit en bauds du port CAN : débit en bauds du domaine d'arbitrage : 5Kbps ~ 1Mbps

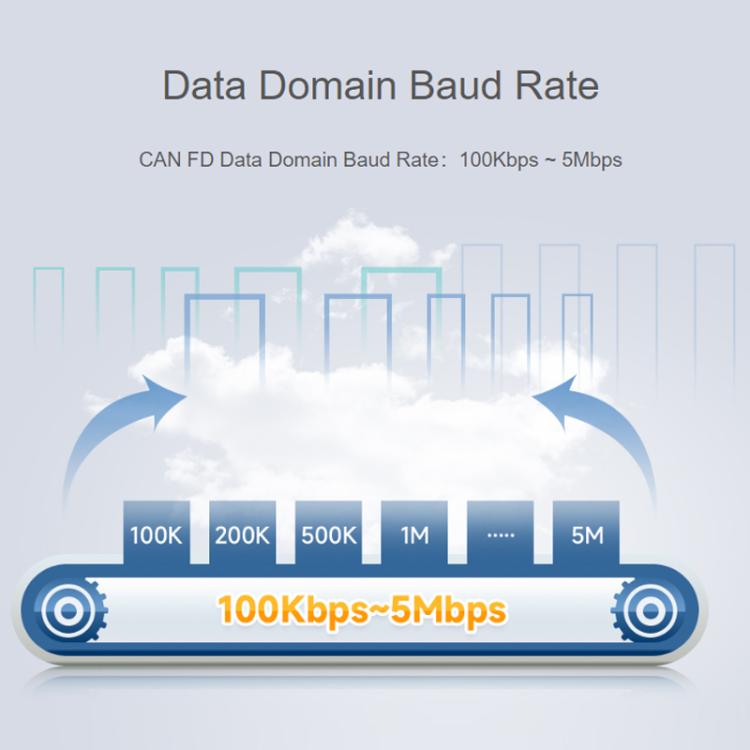

11. Débit en bauds du domaine de données : 100Kbps ~ 5Mbps

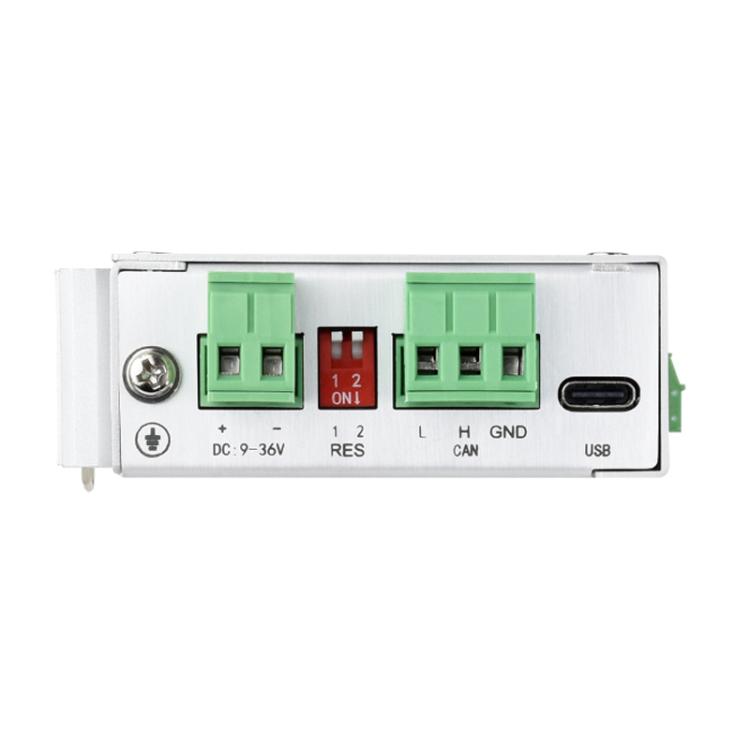

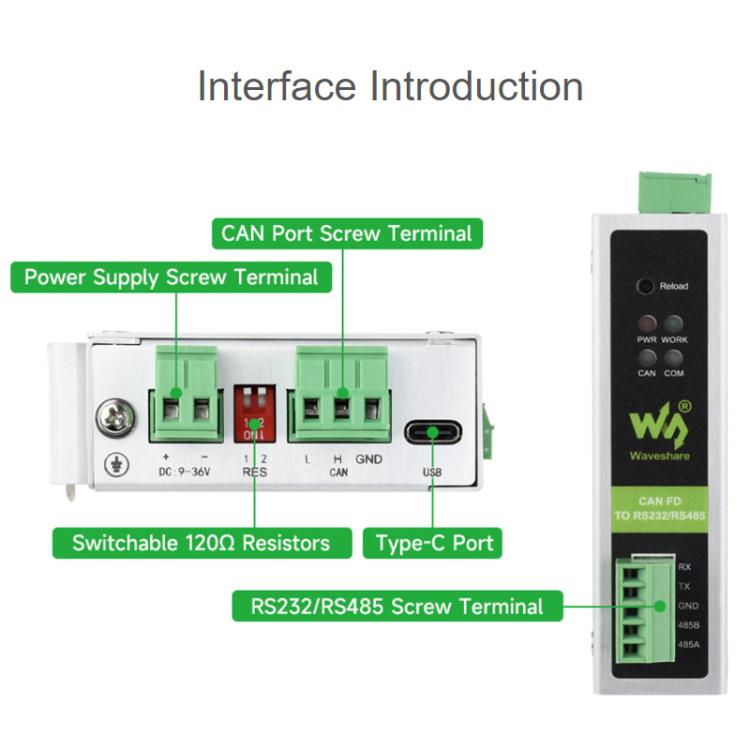

12. Résistance de terminaison : deux résistances de terminaison de 120 ohms intégrées. Régler n'importe quel commutateur DIP sur ON connecte une résistance de 120 ohms en parallèle ; régler les deux sur ON connecte deux résistances de 120 ohms en parallèle.
13. Spécifications du port série : prend en charge une connexion RS485 ou RS232
14. Passerelle Modbus : CAN FD vers Modbus RTU (Maître/Esclave)
15. Messages d'émission : prend en charge 64 messages d'émission
16. Messages de réception : prend en charge 64 messages de réception

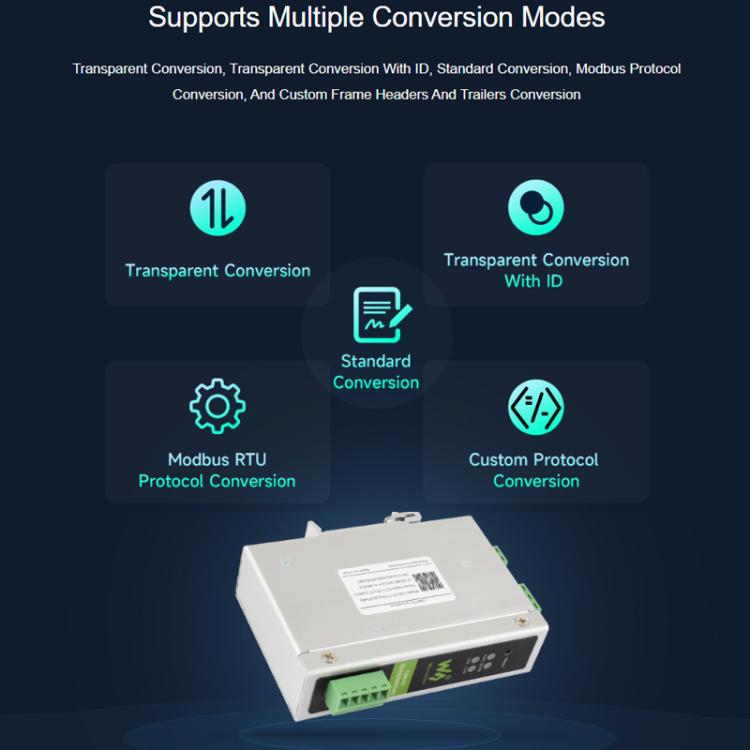

17. Modes de conversion : conversion transparente, transparente avec conversion d'ID, conversion standard, conversion Modbus et conversion d'en-tête/pied de trame personnalisé
18. ID CAN : prend en charge les trames standard et les trames étendues

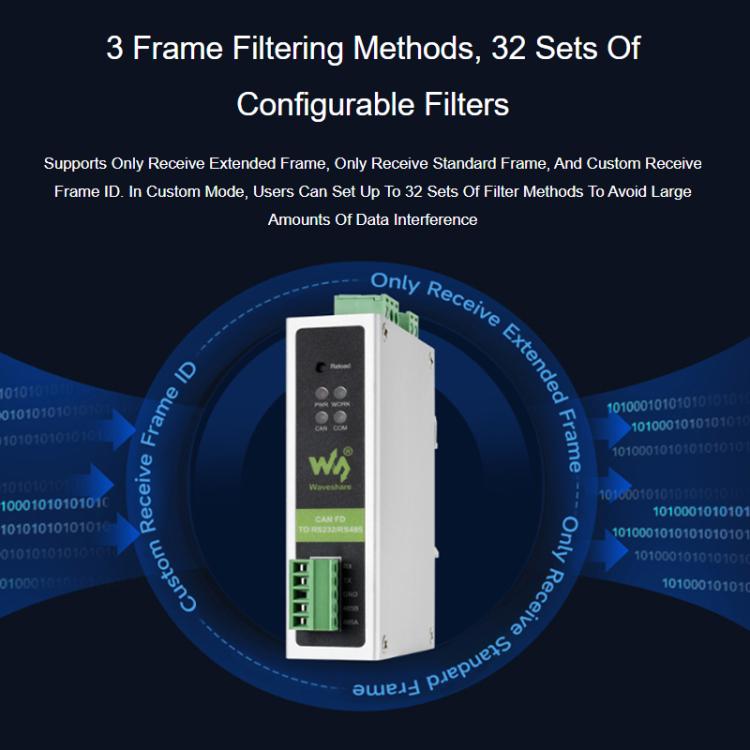

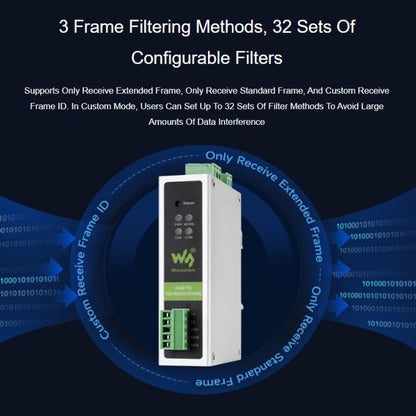

19. Filtrage d'ID de trame : prend en charge les trames standard uniquement, les trames étendues uniquement et les ID de trame d'entrée personnalisés (jusqu'à 32 groupes)
20. Direction de conversion : prend en charge la conversion bidirectionnelle, série vers CAN uniquement et CAN vers série uniquement
21. Mise à jour du micrologiciel : prend en charge la mise à jour du micrologiciel via un logiciel PC
22. Configuration des paramètres : commandes AT, configuration logicielle PC
23. Protection contre les décharges électrostatiques : décharge dans l'air 8KV, décharge par contact 6KV
24. Immunité aux transitoires rapides/salves électriques : circuit d'alimentation 2KV ; circuit RS485/RS232 1KV ; circuit CAN 1KV
25. Test d'immunité aux surtensions : circuit d'alimentation mode différentiel 1KV, mode commun 2KV ; circuit CAN mode commun 2KV
