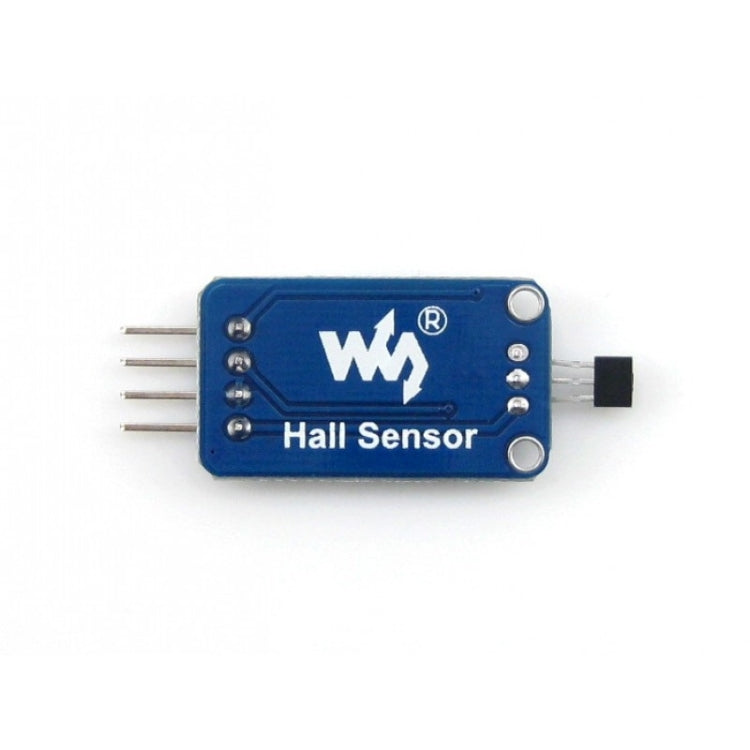

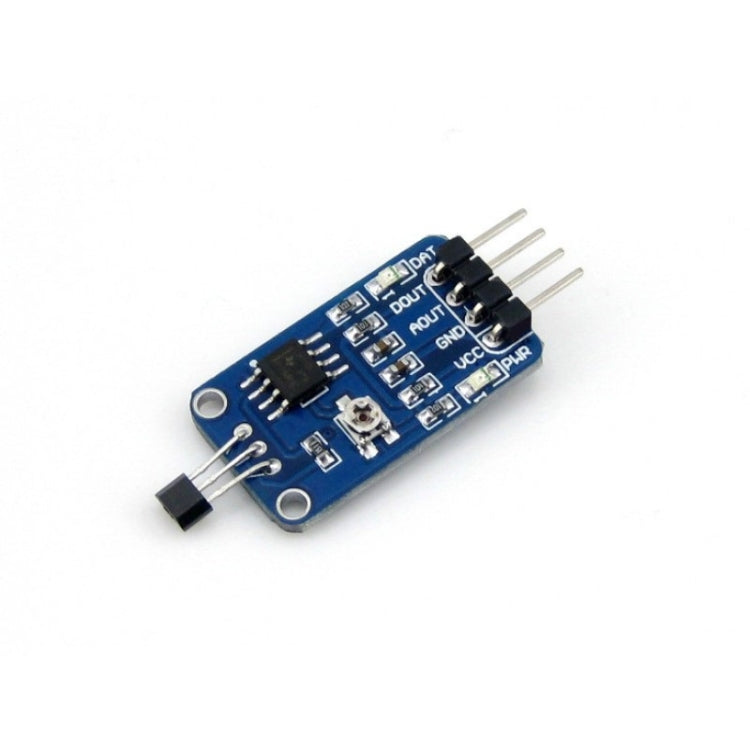

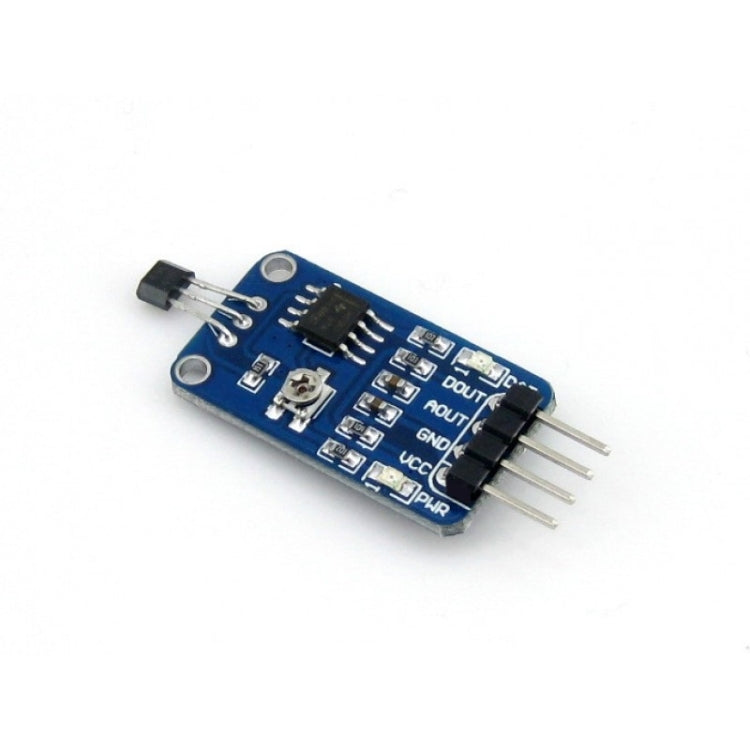

Capteur à effet Hall Waveshare, Hall

Présentation
1. Capteur à effet Hall 49E
2. Comporte un comparateur de tension à large plage LM393
3. Sensibilité réglable
4. Indicateur de sortie de signal

Spécifications
1. Alimentation : 2.3V ~ 5.3V
2. Dimension : 27.0mm * 15.5mm
3. Taille des trous de montage : 2.0mm

Applications
1. Mesure de la vitesse du moteur
2. Détection de position d'objet
3. Voiture intelligente
4. Briques électroniques

Comment utiliser

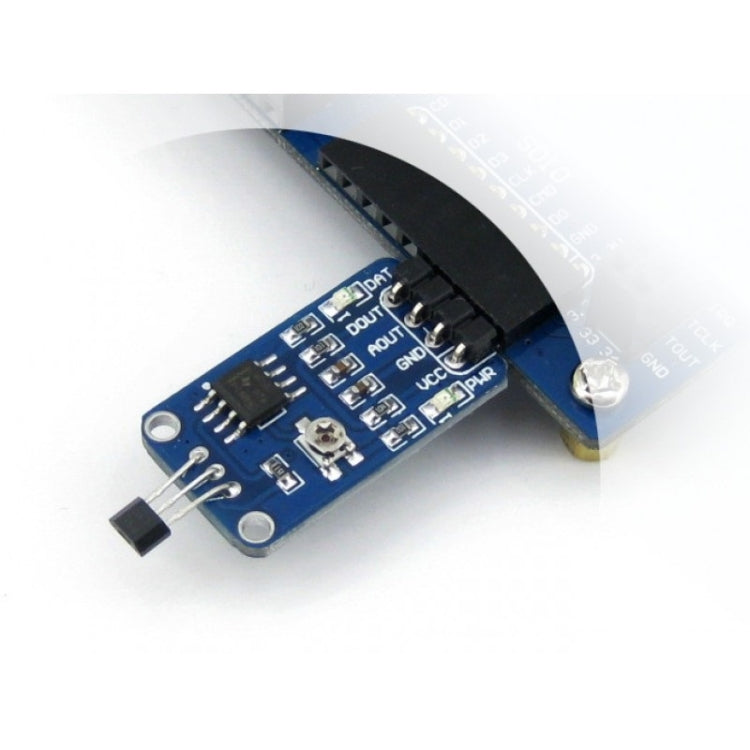

En cas de fonctionnement avec un MCU :

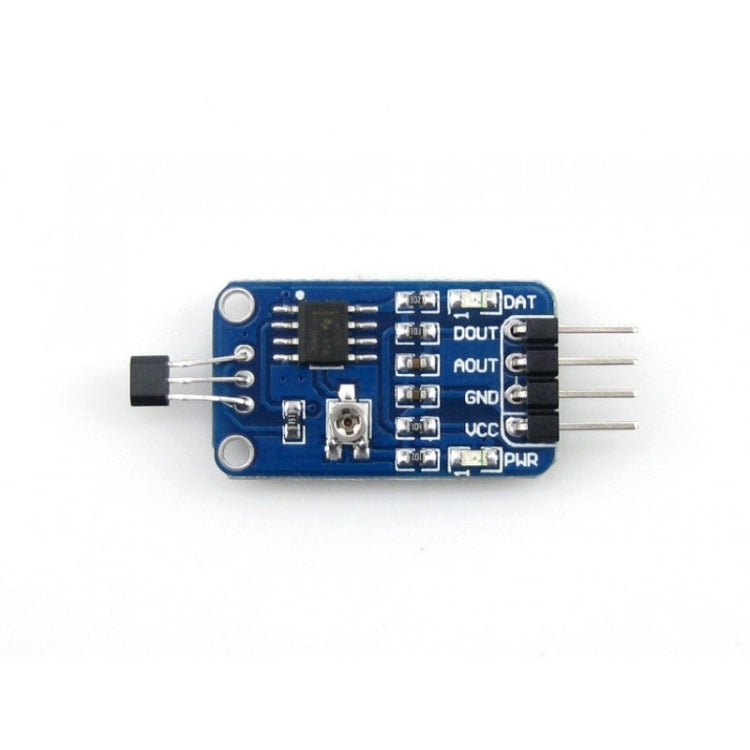

1. VCC : 2.3V ~ 5.3V
2. GND : Masse d'alimentation
3. AOUT : MCU.IO (sortie analogique)
4. DOUT : MCU.IO (sortie numérique)
